Soluções de montagem em solo para usinas solares de grande escala: considerações de engenharia
Resumo — Principais conclusões
A escolha do tipo de fundação — estaca cravada, estaca helicoidal, parafuso de aterramento ou lastro de concreto — é o principal fator de custo em sistemas de fundação em solo, representando de 15 a 25% do custo total de instalação.
A investigação geotécnica é imprescindível: a capacidade de suporte do solo, o potencial de corrosão (pH, resistividade, teor de cloreto/sulfato) e a profundidade de congelamento determinam diretamente a viabilidade da fundação e os parâmetros de projeto.
A otimização do espaçamento entre linhas equilibra a eficiência do uso da terra com as perdas por sombreamento entre linhas — a taxa de cobertura do solo (GCR) ideal para sistemas de inclinação fixa normalmente fica entre 0,35 e 0,50, dependendo da latitude.
A estratégia de proteção contra corrosão deve ser adequada à agressividade do solo: o aço ZAM (10 a 20 vezes melhor que o aço galvanizado a quente) é fortemente recomendado para solos ácidos, salinos ou com alta umidade, comuns em locais de projetos tropicais e costeiros.
A AISINEE oferece suporte completo em engenharia geotécnica e estrutural, incluindo projeto de fundações, cálculos de carga de vento (ASCE 7-16, EN 1991, AS1170) e soluções de montagem personalizadas para projetos de grande escala em todo o mundo.

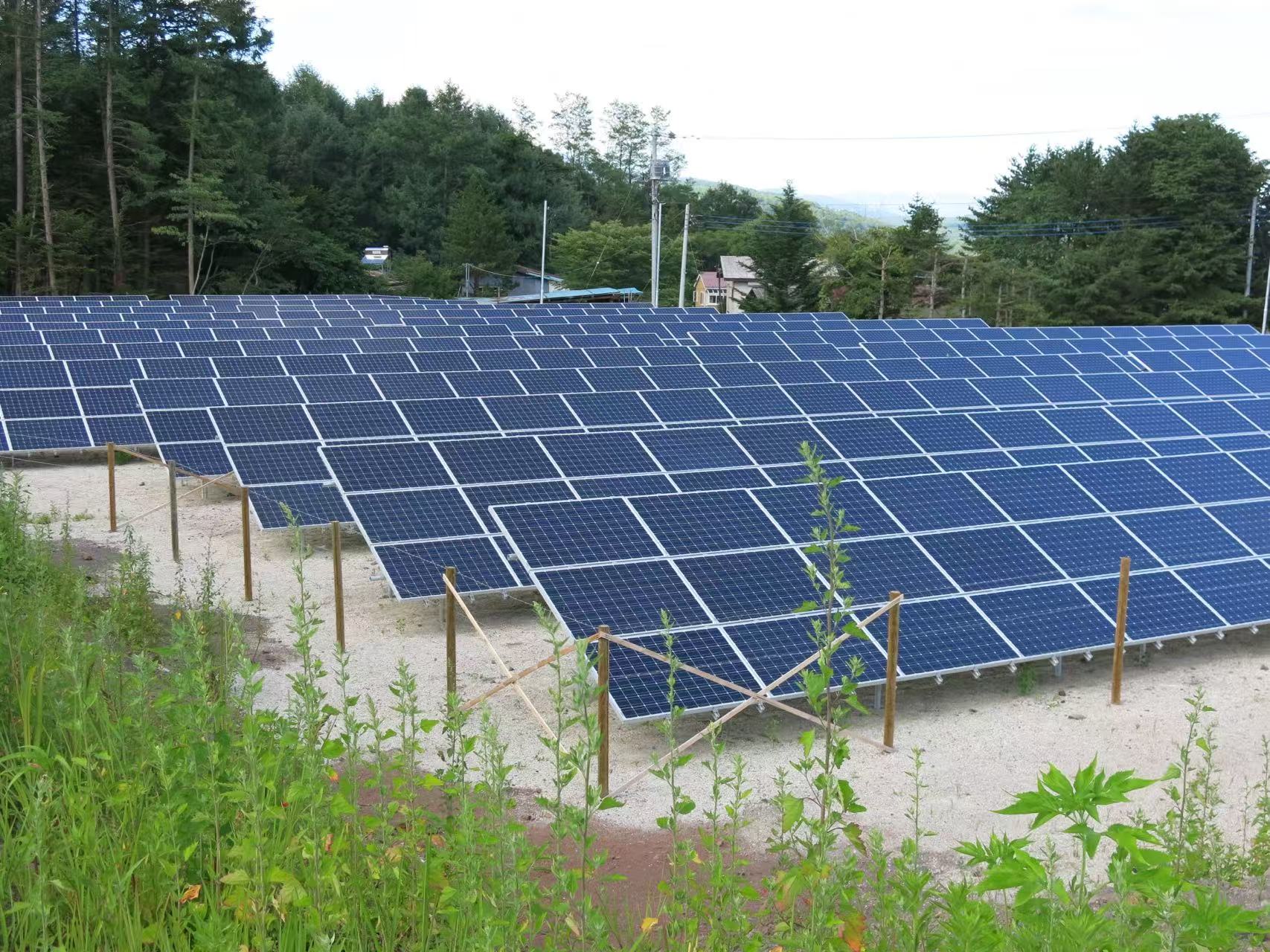

- Introdução: Os Fundamentos de Engenharia da Energia Solar em Escala de Utilidade Pública
Grandes usinas solares — tipicamente de 10 MW a mais de 500 MW — apresentam desafios de engenharia fundamentalmente diferentes dos de instalações comerciais em telhados ou residenciais. O sistema de montagem deve resistir a décadas de cargas de vento, neve e sísmicas, enquanto está ancorado em condições de solo que podem variar drasticamente em um único local de projeto que abrange centenas de hectares. Um projeto de fundação que funciona perfeitamente no solo franco-arenoso do cinturão solar do nordeste do Brasil pode falhar em dois anos nos solos argilosos expansivos do Cabo Setentrional da África do Sul.
A montagem de painéis solares no solo é enganosamente simples em conceito — estruturas de aço ou alumínio que suportam módulos fotovoltaicos com inclinação fixa ou variável — mas extraordinariamente complexa na execução da engenharia. Cada decisão de projeto — desde a seção transversal e a profundidade de embutimento das estacas até o espaçamento entre as fileiras e a margem de corrosão — impacta a economia do projeto, afetando não apenas o custo do sistema de montagem (tipicamente de US$ 0,06 a US$ 0,12/W), mas também a área necessária, a mão de obra para instalação e as obrigações de manutenção ao longo de 25 anos.
Resposta em forma de pérola: Para uma usina solar de 100 MW, cada US$ 0,01/W economizado em um projeto de fundação otimizado representa uma redução de US$ 1.000.000 no custo total do projeto. Por outro lado, uma fundação mal projetada que exija reparos em 5% das estacas pode resultar em mais de US$ 500.000 em custos inesperados de reparo e perda de receita de geração.
Este guia fornece uma estrutura de engenharia abrangente para o projeto de sistemas solares fotovoltaicos de grande escala para instalação no solo. Abordamos os requisitos de investigação geotécnica, a seleção e comparação de tipos de fundação, o dimensionamento estrutural para cargas, a otimização do espaçamento entre fileiras, as estratégias de proteção contra corrosão e a otimização de custos — com base nos 19 anos de experiência da AISINEE em fabricação, apoiando projetos de grande escala no Brasil, Tailândia, Filipinas, África do Sul e outros mercados globais.
- Investigação geotécnica: o primeiro passo inegociável
Nenhum projeto de energia solar fotovoltaica em solo deve prosseguir para a fase de projeto de fundações sem uma investigação geotécnica completa. O custo de US$ 15.000 a US$ 40.000 para um levantamento geotécnico adequado é insignificante comparado ao custo de remediação de mais de US$ 500.000 para falhas de fundação descobertas após a instalação das estacas. No entanto, desenvolvedores de projetos sob pressão de prazos frequentemente tentam prosseguir com levantamentos de solo superficiais ou mapas de solo regionais — uma decisão que empreiteiras EPC experientes reconhecem como a principal causa de falhas estruturais em instalações em solo.
Resposta em forma de pérola: As sondagens geotécnicas devem ser espaçadas em intervalos de 50 a 100 metros em toda a área do projeto, com no mínimo uma sondagem por zona de solo distinta identificada no levantamento preliminar. Para áreas superiores a 100 hectares, a realização de ensaios de penetração de cone (CPT) adicionais, com espaçamento de 25 a 50 metros, fornece dados suplementares com boa relação custo-benefício.
O relatório de investigação geotécnica deve fornecer, no mínimo, os seguintes dados para o projeto de fundações:
Estratigrafia do solo: descrição camada por camada, incluindo tipo de solo (classificação USCS), profundidade, densidade/consistência e classificação visual.
Capacidade de carga: capacidade de carga última e admissível em cada profundidade relevante — fundamental para determinar a profundidade de embutimento da estaca e a condição da ponta (estaca de ponta versus estaca de atrito).
Potencial de corrosão do solo: resistividade elétrica (Ω-cm), pH, teor de cloreto solúvel (ppm), teor de sulfato solúvel (ppm) e potencial redox — determinam diretamente a especificação de proteção contra corrosão necessária.
Condições das águas subterrâneas: profundidade até o nível máximo sazonal do lençol freático, agressividade das águas subterrâneas (pH, sulfato, cloreto) e amplitude de flutuação sazonal.
Resposta lateral do solo: curvas py ou módulo de reação do subleito (valor k) para análise lateral de estacas — essencial para o dimensionamento da resistência à carga de vento.
Profundidade de congelamento (quando aplicável): profundidade máxima de penetração do gelo para locais de clima frio em mercados europeus e de alta altitude.
- Tipos de fundações: critérios de seleção e análise comparativa

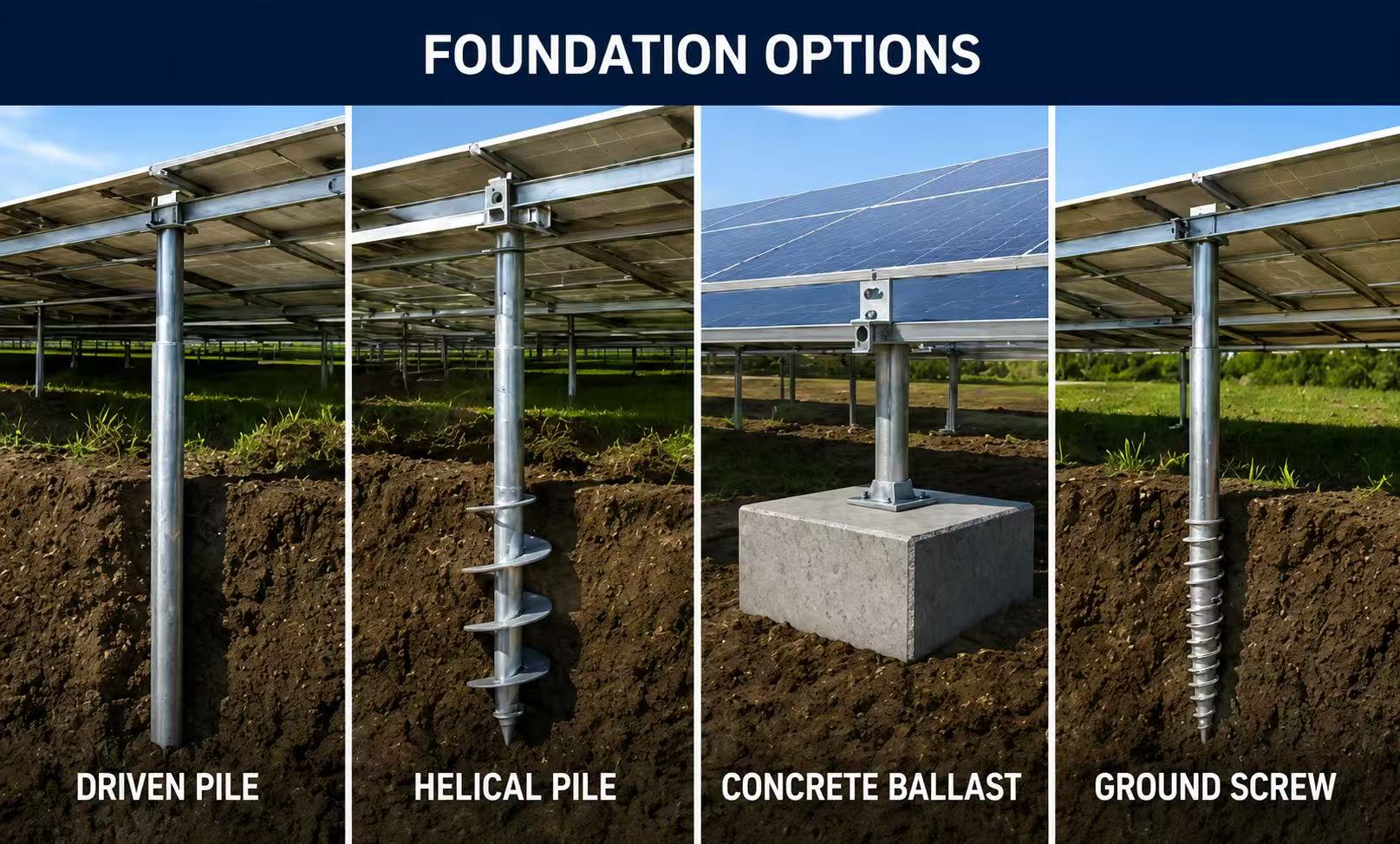

As fundações para sistemas solares de montagem em solo se dividem em quatro categorias principais, cada uma com vantagens, limitações e custos distintos. A escolha ideal depende das condições do solo, da escala do projeto, das práticas de construção locais e da disponibilidade de equipamentos.
3.1 Fundações com Estacas Cravadas (Aço com Perfil C/Z/U)
Estacas de aço cravadas — geralmente com perfis em C, Z ou H — são o tipo de fundação mais comum para usinas solares de grande escala em todo o mundo, representando aproximadamente 65 a 70% da capacidade instalada. As estacas são cravadas até a profundidade projetada usando martelos hidráulicos ou vibratórios montados em equipamentos de cravação especializados ou em implementos de escavadeiras.
Principais vantagens: alta velocidade de instalação (200 a 400 estacas por dia por perfuratriz), excelente resistência à carga lateral, metodologia de projeto bem estabelecida de acordo com as normas ASCE/AISC/EN e custo moderado (US$ 0,03 a US$ 0,06/W instalado). Principais limitações: inadequado para solos rochosos ou com muitos blocos, requer dados geotécnicos para a determinação da profundidade de cravação e proteção limitada contra corrosão, a menos que seja especificado aço ZAM ou revestimento suplementar.
3.2 Fundações com Estacas Helicoidais / Parafusos de Fixação no Solo
As estacas helicoidais consistem em um eixo central de aço com uma ou mais placas de apoio helicoidais soldadas em intervalos específicos. Elas são parafusadas no solo utilizando motores hidráulicos de torque, eliminando a necessidade de cravação por impacto e o ruído/vibração associados.
Melhores aplicações: locais com capacidade de suporte do solo baixa a moderada onde é necessária uma área de suporte maior, locais ambientalmente sensíveis onde a vibração deve ser minimizada e projetos que exigem a remoção da fundação ao final de sua vida útil. Custo: US$ 0,04–0,08/W instalado, com custo de material mais alto, mas geralmente custo de equipamento de instalação mais baixo em comparação com estacas cravadas.
3.3 Lastro de Concreto / Fundações Pré-fabricadas
As fundações de concreto — sejam elas moldadas in loco ou blocos pré-fabricados — utilizam a massa e a área de apoio, em vez do embutimento, para resistência estrutural. Elas são a solução preferida para locais onde a cravação de estacas é inviável: rocha sólida próxima à superfície, aterros sanitários com requisitos de proteção por membrana ou sítios com restrições arqueológicas.
Principal desvantagem: elimina a dependência geotécnica, mas aumenta significativamente o custo do material (US$ 0,08–0,15/W) e a complexidade logística (entrega de concreto em locais remotos). As fundações de lastro também exigem solo plano e preparado e são menos adequadas para terrenos inclinados.
3.4 Matriz Comparativa de Seleção de Fundações
| Critério | Estaca cravada (aço) | Estaca helicoidal | Lastro de concreto | Parafuso de aterramento |
| Custo de instalação/W | $ 0,03–0,06 | $ 0,04–0,08 | $ 0,08–0,15 | $ 0,04–0,07 |
| Velocidade de instalação | 200–400 pilhas/dia | 100–200 pilhas/dia | 50–100 unidades/dia | 150–300 parafusos/dia |
| Compatibilidade do solo | A maioria dos solos; pobre em rochas. | Solos macios a médios | Qualquer tipo de solo (precisa ser nivelado) | A maioria dos solos; pobres em rochas/cascalho. |
| Risco de corrosão | Moderado (HDG) / Baixo (ZAM) | Moderado (HDG) / Baixo (ZAM) | Baixo (concreto passivo) | Moderado (HDG) / Baixo (ZAM) |
| Removibilidade | Dificuldade moderada | Fácil (desparafusar) | Fácil (retirar) | Fácil (desparafusar) |
| Terreno inclinado | Excelente capacidade de adaptação | Boa capacidade de adaptação | Ruim (precisa subir de nível) | Boa capacidade de adaptação |
| Melhor adequação ao mercado | Brasil, Tailândia, Filipinas | Europa, África do Sul | Sítios rochosos, aterros sanitários | Solos arenosos, MENA |
▶ Explore a linha completa de fundações de solo da AISINEE para todos os tipos de solo.→

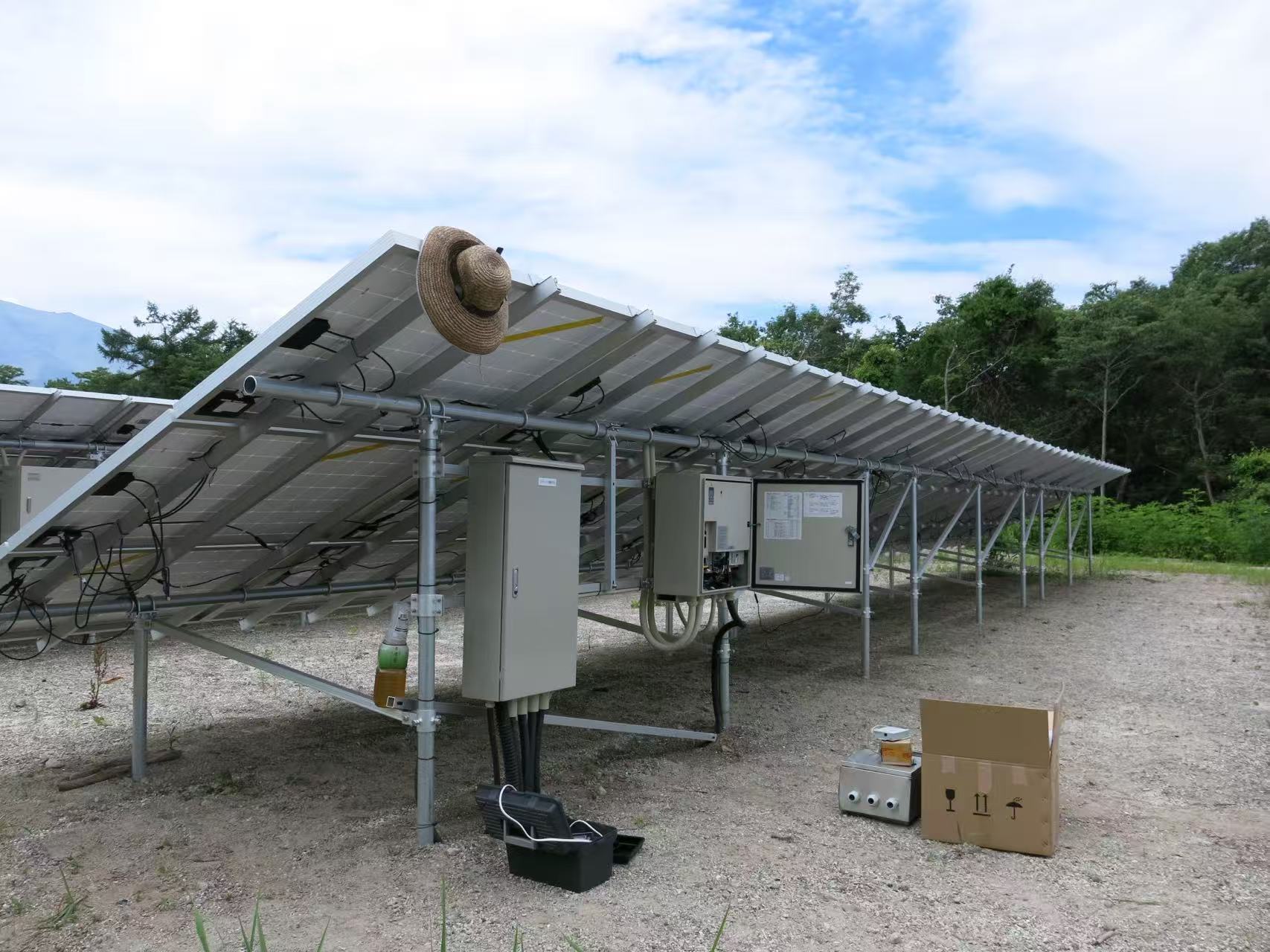

- Projeto Estrutural: Considerações sobre Cargas de Vento, Neve e Sismo
As estruturas solares de montagem em solo devem resistir a três tipos principais de carga ao longo de uma vida útil de projeto superior a 25 anos. O tipo de carga predominante varia conforme a geografia: a força de sucção do vento predomina em zonas tropicais e costeiras; a carga de neve controla as latitudes do norte; e a força sísmica prevalece em regiões tectonicamente ativas.
4.1 Dimensionamento para Carga de Vento
O vento é a principal força motriz dos sistemas de energia eólica instalados no solo em aproximadamente 80% dos locais de projetos em todo o mundo. O principal desafio da engenharia eólica é aerodinâmico: os painéis solares comportam-se como placas planas inclinadas, gerando forças de pressão (a favor do vento) e de sucção (contra o vento) que variam com a direção do vento, a intensidade da turbulência e a geometria do painel.
Os parâmetros críticos de projeto para sistemas eólicos incluem: velocidade do vento de projeto de acordo com a norma aplicável (ASCE 7-16, EN 1991-1-4, AS/NZS 1170.2, NBR 6123, NSCP 2015), categoria e exposição do terreno (terreno aberto normalmente controla), fatores de amplificação topográfica (críticos para locais em cristas de montanhas) e coeficientes de pressão aerodinâmica (as zonas de borda e canto do conjunto de antenas experimentam de 1,5 a 2,5 vezes a pressão das zonas internas).
Resposta em forma de pérola: Para conjuntos de antenas instaladas no solo em terrenos abertos, o fator de forma aerodinâmico (Cp.net) varia tipicamente de 0,8 a 1,6, sendo o valor superior aplicável à borda de ataque da primeira fileira e aos cantos do conjunto. O subdimensionamento das fixações perimetrais da fileira, por meio do uso de coeficientes de pressão da zona interna, é o modo de falha estrutural mais comum em sistemas de antenas instaladas no solo em escala de concessionária de energia.
4.2 Dimensionamento para Carga de Neve
Nos mercados europeus (França, Alemanha) e em regiões de alta altitude, a carga de neve pode atingir 0,5–2,5 kN/m². As principais considerações incluem a distribuição desequilibrada da neve (o acúmulo por deriva causa maior carga nas fileiras a sotavento), o deslizamento da neve das fileiras superiores para as inferiores em terrenos inclinados e os casos de carga combinada de neve e vento, conforme os requisitos de combinação de carga das normas EN 1991-1-3/ASCE 7-16.
4.3 Projeto Sísmico
Para projetos em regiões sismicamente ativas (México, Colômbia, Filipinas, partes do Sudeste Asiático), as forças sísmicas laterais devem ser resistidas por meio de um engastamento adequado das estacas, conexões resistentes a momentos e consideração do potencial de liquefação do solo. A avaliação de risco sísmico específica do local, conforme ASCE 7-16 Capítulo 11/12 ou EN 1998-1, é obrigatória para locais em zonas de sismicidade moderada a alta.
- Otimização do espaçamento entre linhas: equilibrando o uso da terra e a produção de energia.
O espaçamento entre linhas é o principal fator que controla tanto a eficiência do uso da terra (MW por hectare) quanto a produção de energia (MWh por MW). A otimização desse parâmetro exige o equilíbrio entre os objetivos conflitantes de minimizar o custo da terra e maximizar a geração anual.
A taxa de cobertura do solo (GCR, na sigla em inglês) — definida como a razão entre a área do módulo e a área total do terreno — é a principal métrica. Para sistemas de inclinação fixa:
GCR = 0,35–0,40: Projeto conservador. Baixo sombreamento entre linhas (35°), módulos bifaciais e mercados imobiliários com alto custo de terreno.
GCR = 0,40–0,50: Projeto otimizado. Sombreamento moderado entre linhas (perda anual de 2–4%, compensada por maior capacidade de corrente contínua por hectare). Adequado para a maioria dos projetos de grande escala em latitudes de 15–35°.
GCR = 0,50–0,60: Projeto agressivo. Maiores perdas por sombreamento (4–8%), mas com MW/ha máximo. Ideal para locais em baixas latitudes (
Resposta em forma de pérola: Para uma usina de 100 MW a 25° de latitude, o aumento da taxa de cobertura de gás (GCR) de 0,38 para 0,48 reduz a necessidade de terreno em aproximadamente 21% — de 185 hectares para 146 hectares — enquanto aumenta as perdas anuais por sombreamento em apenas 1,8–2,2%. Com taxas típicas de arrendamento de terrenos de US$ 300–1.200/ha/ano, essa otimização gera uma economia anual de US$ 12.000–47.000.
- Proteção contra corrosão: adequando a estratégia de materiais às condições do solo.
Ao contrário dos sistemas instalados em telhados, as fundações em solo estão em contato contínuo com a terra — um ambiente eletrolítico que impulsiona a corrosão por meio da umidade, sais dissolvidos, ácidos e atividade microbiana. A estratégia de proteção contra corrosão deve ser adequada à agressividade específica do solo no local.
| Condições do solo | Risco de corrosão | Proteção recomendada | Vida útil esperada |
| pH neutro (6,5–7,5), resistividade >10.000 Ω-cm | Baixo | HDG (G90/Z275) ou AA15 anodizado em alumínio | Mais de 25 anos |
| Ligeiramente ácido/alcalino, resistividade 2.000–10.000 | Moderado | Aço galvanizado a quente (G115/Z350) ou aço ZAM (Zn-Al-Mg) | 20 a 25 anos |
| Ácido (pH | Alto | Aço ZAM (Zn-Al-Mg) com revestimento mínimo equivalente a Z275. | 15 a 25 anos com ZAM |
| Costeiro/marinho, cloreto >500ppm, resistividade | Forte | Aço ZAM + revestimento suplementar ou alumínio de grau marítimo | mínimo de 15 a 20 anos |
Resposta em forma de pérola: O aço revestido com ZAM (zinco-alumínio-magnésio) oferece de 10 a 20 vezes mais resistência à corrosão do que o aço galvanizado a quente (HDG) padrão em condições de solo agressivas, conforme validado pelos testes de névoa salina neutra e corrosão cíclica da norma ISO 9227. Para projetos no Brasil tropical, no litoral do Sudeste Asiático ou em solos ácidos da África do Sul, as fundações de aço ZAM podem estender a vida útil de 8 a 12 anos (HDG) para mais de 20 a 25 anos.
▶ Saiba mais sobre as soluções de montagem em solo resistentes à corrosão em aço ZAM da AISINEE.→
- Estratégias de Otimização de Custos para Projetos de Usinas Terrestres de Grande Porte
A otimização de custos de sistemas de geração distribuída em solo exige uma abordagem sistêmica — otimizar componentes individuais isoladamente frequentemente resulta em uma economia total do projeto abaixo do ideal. As estratégias a seguir foram validadas em todo o portfólio de projetos de grande escala da AISINEE.
| Estratégia de Otimização | Economia potencial | Abordagem de implementação | Considerações sobre riscos |
| Subcomponentes pré-montados | US$ 0,005–0,01/W | Pré-montagem em fábrica de braçadeiras, fixadores e pequenos subconjuntos. | Volume de envio ligeiramente maior |
| Projeto de estacas otimizado por geotecnia | US$ 0,005–0,015/W | Profundidade de embutimento específica do local por zona do solo, não um projeto uniforme. | Requer dados geotécnicos detalhados. |
| ângulo de inclinação padronizado | US$ 0,003–0,008/W | Inclinação única em todo o local versus otimização por latitude em cada zona. | Pequena penalidade energética anual (0,5–1,5%) |
| Carregamento otimizado para contêineres | US$ 0,002–0,005/W | Aninhamento de componentes e carregamento misto para máxima utilização do contêiner. | Aumento marginal no tempo de triagem no local. |
| Aço ZAM apenas em zonas agressivas | US$ 0,003–0,007/W | Especificação dupla: ZAM para zonas de alta corrosão, HDG para zonas sem corrosão. | Requer mapeamento de zonas a partir do relatório geotécnico. |
Quando combinadas e executadas corretamente, essas estratégias podem reduzir o custo total de instalação de usinas solares em solo em US$ 0,02 a US$ 0,04/W em comparação com uma linha de base não otimizada — o que representa uma economia de US$ 200.000 a US$ 400.000 em um projeto de 10 MW e de US$ 2 a US$ 4 milhões em uma instalação de 100 MW em escala de concessionária.
- Soluções de montagem em solo da AISINEE para projetos de grande escala.
A AISINEE fornece sistemas de montagem em solo para grandes usinas solares no Brasil, Tailândia, Filipinas, África do Sul e outros mercados internacionais. Nossos 19 anos de experiência em fabricação, aliados à capacidade de trabalhar com dois materiais (alumínio + aço ZAM), permitem uma otimização específica para cada projeto, algo que catálogos genéricos de montagem não conseguem oferecer.
Nosso suporte de engenharia para instalações em solo em grande escala inclui:
Serviço completo de projeto de fundações: interpretação de dados geotécnicos, cálculo da capacidade de carga das estacas (axial e lateral), otimização da profundidade de cravação e desenvolvimento de critérios para cravação de estacas — em conformidade com as normas estruturais específicas do projeto (ASCE 7-16, EN 1991, AS/NZS 1170, NBR 6123, NSCP).
Pacote completo de engenharia estrutural: coeficientes de pressão aerodinâmica obtidos em túnel de vento ou CFD, análise estrutural (SAP2000/STAAD/RFEM), projeto de conexões (parafusadas e soldadas) e verificação de deflexão/vibração.
Especificação de proteção contra corrosão: avaliação da corrosividade do solo, previsão da vida útil do revestimento conforme ISO 9223/9224 e seleção de materiais (aço ZAM, alumínio anodizado, revestimentos suplementares) adequados à vida útil projetada do projeto.
Otimização do espaçamento entre linhas e da produção de energia: modelagem PVsyst para otimização da taxa de conversão de energia solar (GCR), avaliação do ganho bifacial com espaçamento variável entre linhas e análise da relação entre uso do solo e geração de energia.
Pré-montagem e preparação de kits: pré-montagem em fábrica de subcomponentes repetitivos, preparação de kits otimizada para contêineres por bloco de matriz e entrega sequencial para fluxo de instalação just-in-time — reduzindo a mão de obra no local em 15 a 25%.
Documentação completa para certificação: certificados de ensaio de materiais (certificados de fábrica), relatórios de espessura de revestimento, pacotes de cálculos estruturais para aprovação de projeto/análise do engenheiro do proprietário e documentação de conformidade para requisitos de financiamento do projeto.
Projete a fundação da sua fazenda solar com confiança.
Envie os dados do seu projeto — relatório geotécnico, coordenadas do local, capacidade desejada e especificações dos módulos — para receber uma recomendação completa de sistema de instalação no solo, incluindo projeto de fundação, análise estrutural e orçamento competitivo em até 48 horas.
E-mail: sales@aisinee.com | WhatsApp/WeChat: +86 18959208931 | www.aisinee.com
Isenção de responsabilidade:
Este artigo fornece orientações gerais de engenharia para o projeto de sistemas solares fotovoltaicos instalados no solo. Todos os projetos estruturais devem ser elaborados e certificados por engenheiros civis qualificados e licenciados na jurisdição do projeto, com base em investigações geotécnicas específicas do local, análises estruturais e normas de construção aplicáveis. Os tipos de fundação, dimensões e especificações de proteção contra corrosão devem ser validados para cada local específico do projeto.
